產品名稱：VICTOR 3551 電池內阻測試儀

相關產品

概況與特性
技術指標

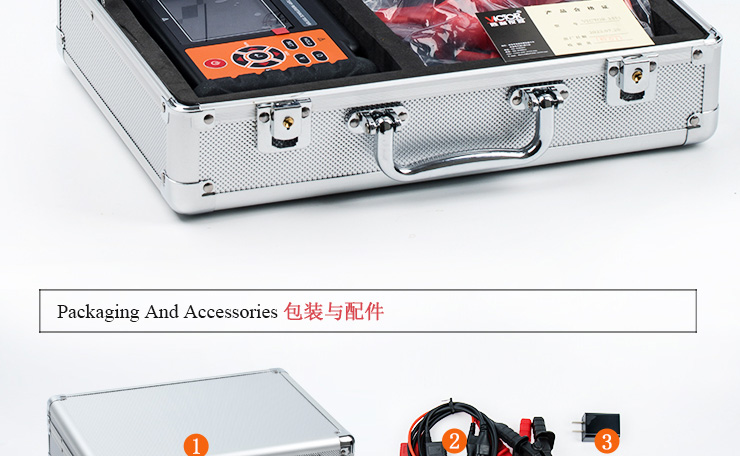

附件及選件
資料

VICTOR 3551 電池內阻測試儀適用于測量鉛蓄電池、鋰電池等充電電池的內阻、電壓與溫度，以判斷電池健康狀態的測量儀器，同時可以作為測量電解電容ESR參數的儀表（僅供參考）。本儀表使用交流4端子測試法測量電池內阻，可不受測試線、端子與電池電極之間接觸電阻影響測量正確的測量值。同時還具有數據存儲、數據查閱、報警、自動關機等功能。

VICTOR 3551 電池內阻測試儀是用于測量鉛蓄電池、鋰電池等充電電池的內阻、電壓與溫度，以判斷電池健康狀態的測量儀器，同時可以作為測量電解電容ESR參數的儀表（僅供參考）。本儀表使用交流4端子測試法測量電池內阻，可不受測試線、端子與電池電極之間接觸電阻影響測量正確的測量值。同時還具有數據存儲、數據查閱、報警、自動關機等功能。整機高檔美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。是電池生產、電池安裝、設備生產、設備維修等場景必不可少的儀器。

VICTOR 3551 電池內阻測試儀由微處理器控制，內部16位ADC可準確檢測電池內阻、電壓與溫度。其特點在不停止UPS系統的狀態下進行測量，使用交流低電阻測量和降噪技術，不需要停止被測設備的正常工作，在運轉狀態下進行測量，極大的縮短了測試時間。同時帶有數據存儲、柱狀圖顯示、數據上傳電腦、手機平板等智能設備藍牙連接進行無線測量、查閱數據等功能。

量程及精度

精度保證條件

精度保證期：1年

校準后精度保證期：1年

精度保證溫濕度范圍：23℃±5℃、80%RH以下

預熱時間：不需要

溫度特性

使用溫度范圍內加上測試精度 ´ 0.1/℃（18℃~28℃之外）

激勵信號精度

測量電流精度：±25%

普通模式：1000Hz ± 5Hz 回避噪音頻率模式：920Hz ~ 1080Hz 自動變頻（使用多階降噪技術，有效濾除異頻或近同頻的噪聲干擾）

電阻測量精度

量程	最大顯示	分辨率	測試精度	測量電流
3 mΩ	3.100 mΩ	1 uΩ	±1 % fs. ±20 dgt.	200 mA
30 mΩ	31.00 mΩ	10 uΩ	±0.5 % fs. ±15 dgt.	200 mA
300 mΩ	310.0 mΩ	100 uΩ		20 mA
3 Ω	3.100 Ω	1 mΩ		2 mA

電壓測量精度

量程	最大顯示	分辨率	測試精度
7 V	±7.100 V	1 mV	±0.2 % fs. ±10 dgt.
70 V	±71.00 V	10 mV	±0.2 % fs. ±10 dgt.

溫度測量精度

量程	最大顯示	分辨率	測試精度
-10.0℃~60.0℃	60.0℃	0.1℃	±1.0℃

提示：

以上精度保證僅限出廠標配測試線，在使用非標配測試線或延長線時，調零后也適用本精度表。

技術規格

功能	電池內阻測量，電池電壓測量，溫度測量
回避噪音頻率	有，自動變頻范圍920Hz~1080Hz
精度保證溫度濕度	23℃±5℃，75%rh以下
電源	DC 3.7V鋰電池
電阻分辨率	1 u Ω
電壓分辨率	1 mV
溫度分辨率	0.1℃
測量范圍	內阻測量：0.000mΩ~3.100 Ω （4檔量程構成）
	電壓測量：0.000V~±71.00V （2檔量程構成）
	溫度測量：-10.0℃~60.0℃（單量程構成）
最大輸入電壓	DC 70V（+測量端子與-測量端子之間）、不可輸入交流
測量方式	內阻測量：1KHz交流4端子測試法、開路端子電壓3V max 測量電流：2.0mA~200mA（不同量程檔位不同測量電流）溫度測量：NTC溫度傳感器（26℃時為10KΩ） A/D轉換方式：逐次逼近型顯示更新頻率：5次/每秒
響應時間	200ms
測量時間	約2秒

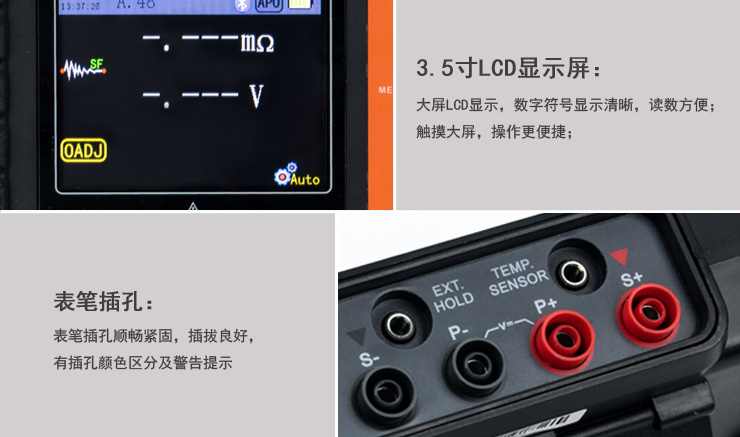

LCD尺寸	70.1mm×52.6mm / 3.5英寸（320*240分辨率16位真彩屏）
儀表尺寸	長寬高：190mm×121mm×51mm

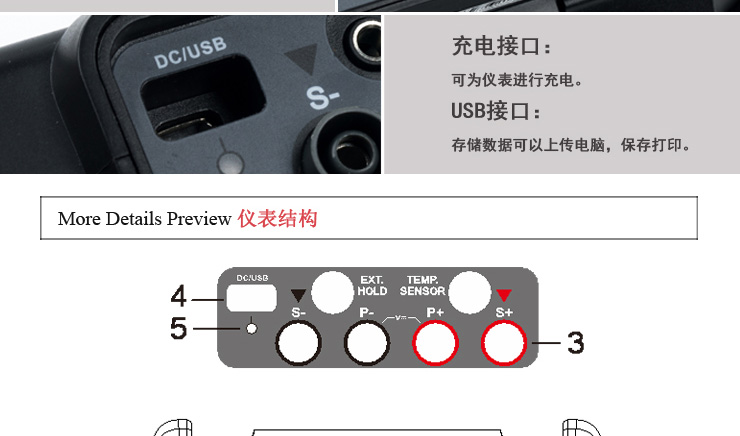

USB接口	具有USB接口，存儲數據可以上傳電腦，保存打印
藍牙連接	有
保持和存儲功能	有手動保持與存儲、自動保持與存儲
測量判定功能	可預設定PASS、WARNING、FAIL判定閾值
電池電壓	電池電量5格顯示，電池電壓低時提醒及時充電
自動關機	開機無操作，約15分鐘后自動關機（可在設置中關閉）
功耗	300mA MIN / 500mA MAX
質量	儀表：480g (含電池)
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-20℃～60℃；70%RH以下
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/RMS(電路與外殼之間)
外部磁場	＜40A/m
外部電場	＜1V/m
適合安規	IEC 61010
