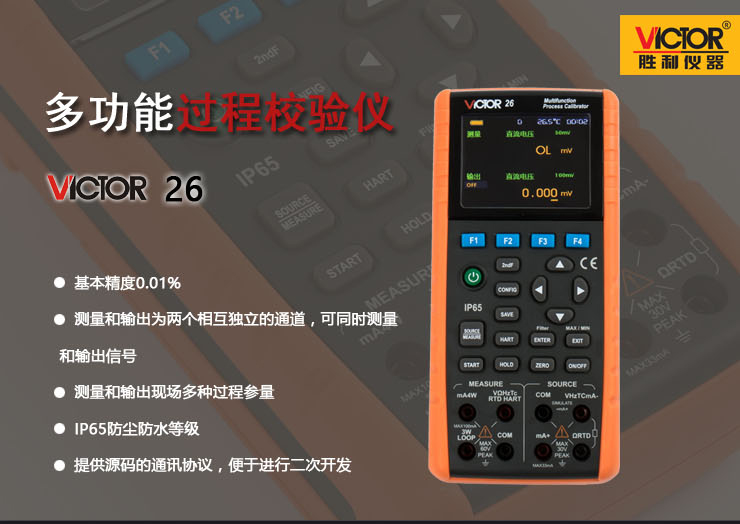

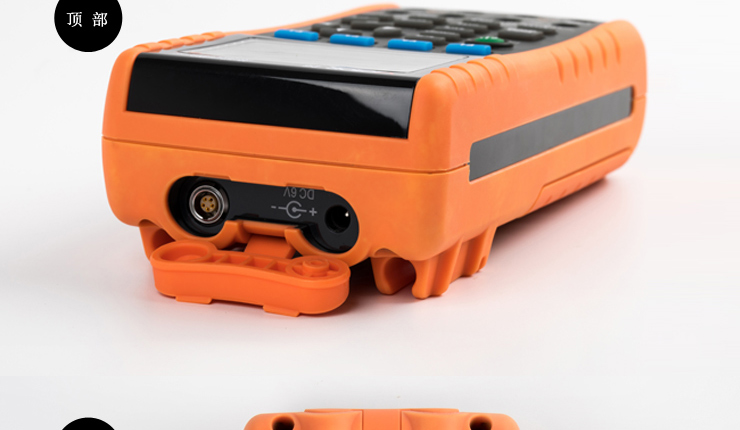

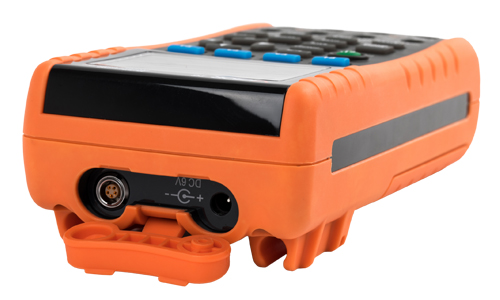

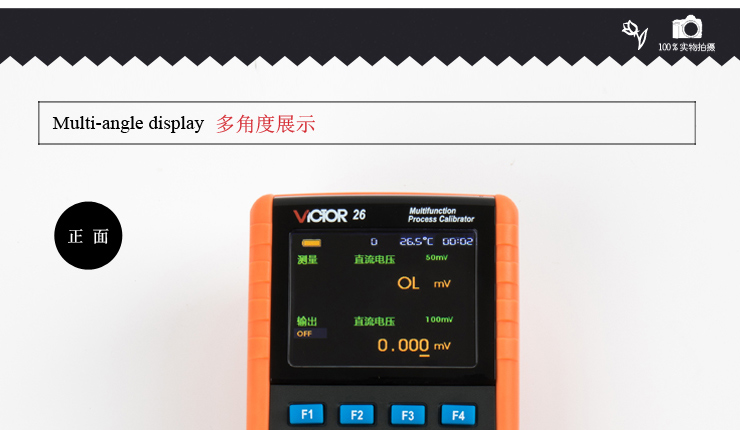

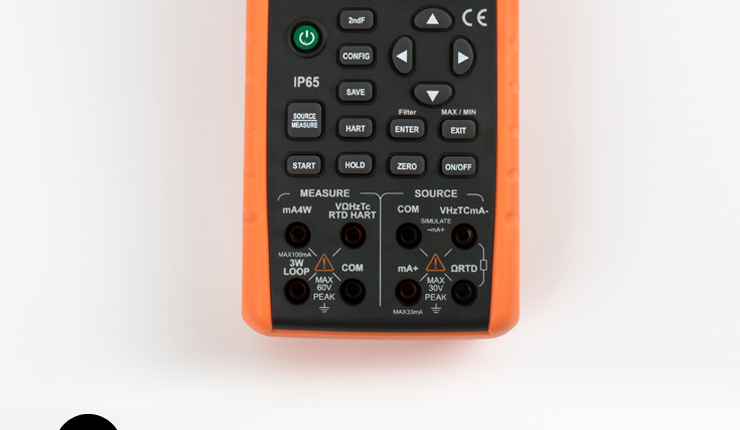

產品名稱：VICTOR 26多功能過程校驗儀
- 概況與特性
- 技術指標

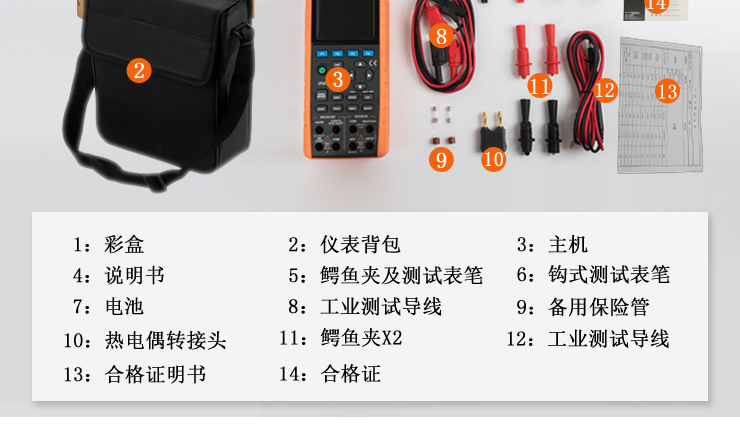

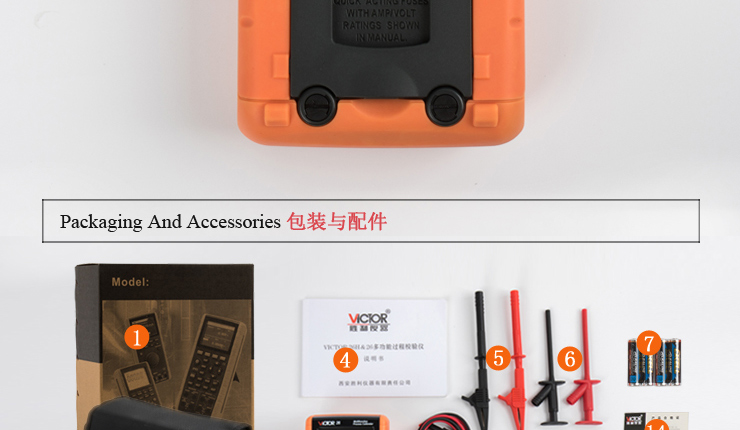

- 附件及選件
- 資料

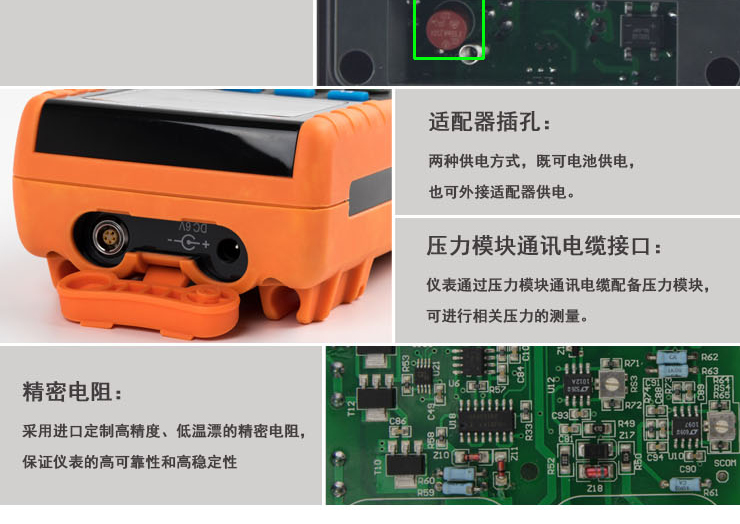

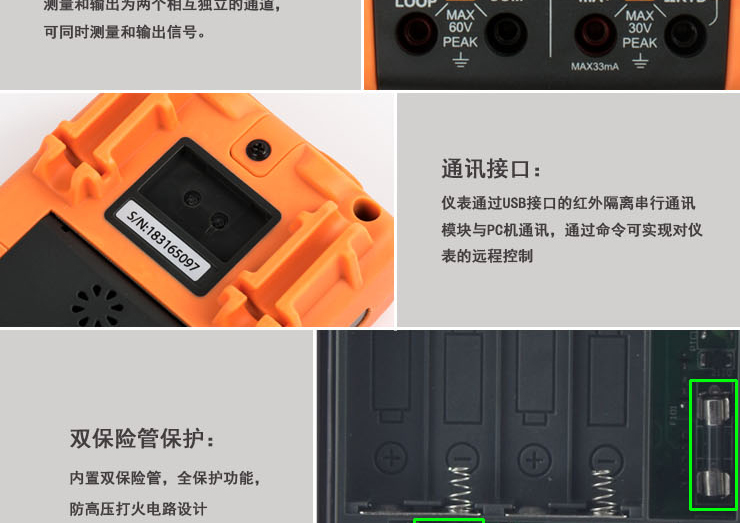

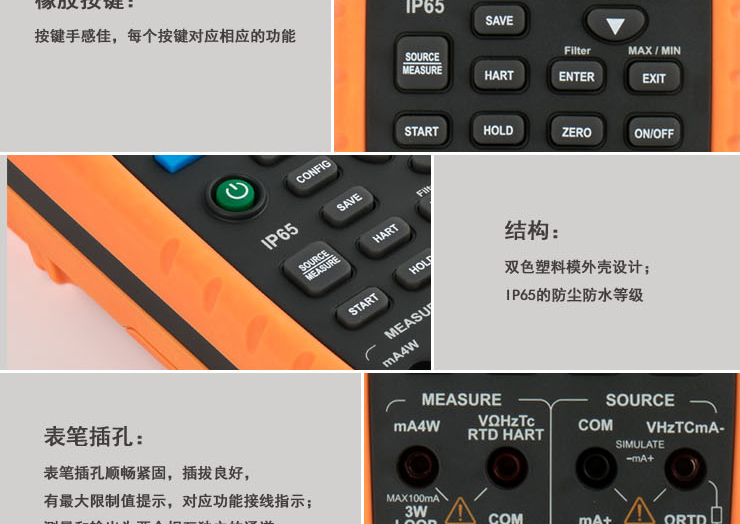

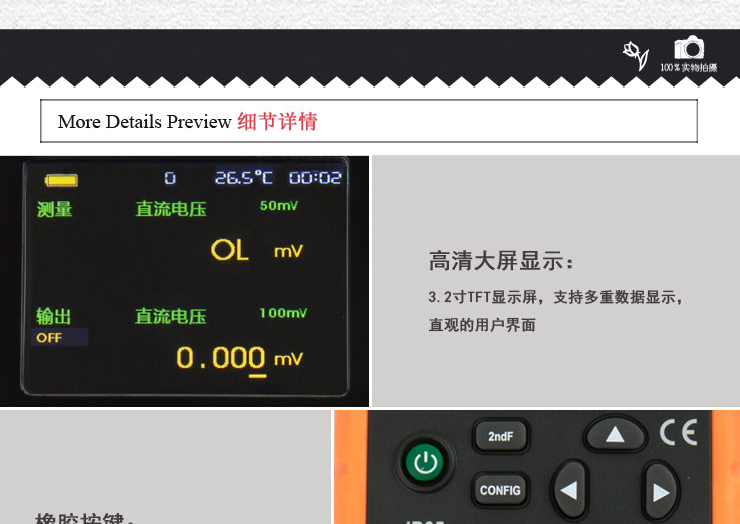

VICTOR 26多功能過程校驗儀是一款多功能、高精度、高穩定度的現場過程校驗器，提供強大的測量和輸出功能，幾乎滿足過程控制現場所有的校驗工作。
VICTOR 26多功能過程校驗儀具有高精度測量和輸出現場所需的各種過程參量，適用于現場溫度變送器、壓力變送器、DCS、PLC等系統的調試和校準，并在石油化工、生物制藥、工業自動化、大專院校和科研機構等領域的得到了廣泛的應用。
VICTOR 26多功能過程校驗儀具有高精度測量和輸出現場所需的各種過程參量，適用于現場溫度變送器、壓力變送器、DCS、PLC等系統的調試和校準，并在石油化工、生物制藥、工業自動化、大專院校和科研機構等領域的得到了廣泛的應用。
VICTOR 26多功能過程校驗儀具有高精度測量和輸出現場所需的各種過程參量，適用于現場溫度變送器、壓力變送器、DCS、PLC等系統的調試和校準，并在石油化工、生物制藥、工業自動化、大專院校和科研機構等領域的得到了廣泛的應用。
產品基本功能及性能（技術指標）
輸入測量功能 [ 用于校準后一年內、23℃±5℃、20～70%RH、準確度=±（%讀數+%量程）]
其它特性：
l 熱電偶的R、S、B分度在手動補償時溫度設置有效范圍為0～50C。
l 測量速率：2次/秒
l 共模抑制：50Hz /60Hz>120分貝，串模抑制：50Hz/60Hz>60分貝
l 溫度系數：0.1 ×基本精度/℃ （溫度范圍<18℃ 或 >28℃）
l 內部溫度補償傳感器RJC，測溫范圍 -10～50C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
l V、Ω、Hz輸入端子間和COM端子間施加最大電壓：30Vpk
l mA端子最大電流：100mA。 mA端子輸入保護：100mA/250V快熔
l 內置有可選的250 ? HART回路電阻，而無需單獨攜帶負載電阻
產品基本功能及性能（技術指標）
輸入測量功能 [ 用于校準后一年內、23℃±5℃、20～70%RH、準確度=±（%讀數+%量程）]
| 測量功能 | 量程 | 測量范圍 | 分辨力 | 準確度 | 備 注 |
|
直流電壓 DCV |
50mV |
-5.000mV～ 55.000mV |
1μV | 0.01+0.01 |
輸入電阻： 約100MΩ |
| 500mV |
-50.00mV～ 550.00mV |
10μV | 0.01+0.01 | ||
| 5V |
-0.5000V～ 5.5000V |
0.1mV | 0.01+0.01 | 輸入電阻：約1MΩ | |
| 30V |
-5.000V～ 35.000V |
1mV | 0.01+0.01 | ||
|
直流電流 DCI |
50mA |
-5.000mA～ 55.000mA |
1μA | 0.01+0.01 | 分流電阻：約10Ω |
|
歐姆 OHM （4W） |
500Ω | 0.00Ω～550.00Ω | 0.01Ω | 0.01+0.01 |
500Ω約1mA激勵 5KΩ約0.1mA激勵 開路電壓：約2.5V 測量精度中不包含引線電阻 |
| 5KΩ |
0.0000 KΩ～ 5.5000KΩ |
0.1Ω | 0.01+0.01 | ||
|
頻率 FREQ |
50KHz | 3Hz～50.00000KHz | 0.01Hz | 0.01+0.00004 |
輸入阻抗： 大于100 kΩ 頻率靈敏度： 方波至少3V Vp-p 50%占空比 |
| CPM | 180～3000000 CPM | 1CPM | ±2個字 | ||
|
熱電偶 TC |
R* | 0°C～1767°C | 1°C |
0～500℃ : 1.8℃ 500～1767℃ : 1.5℃ |
采用ITS-90溫標 精度中不包含冷端補償?shù)恼`差 |
| S* | 0°C～1767°C | ||||
| K | -100.0°～1372.0°C | 0.1°C |
-100.0～0.0℃ : 1.2℃ 0.0～1372.0℃ : 0.8℃ |
||
| E | -50.0°C～1000.0°C |
-50.0℃～0.0℃ : 0.9℃ 0.0～1000.0℃ : 1.5℃ |
|||
| J | -60.0°C～1200.0°C |
-60.0～0.0℃ : 1.0℃ 0.0～1200.0℃ : 0.7℃ |
|||
| T | -100.0°C～400.0°C |
-100.0～0.0℃ : 1.0℃ 0.0～400.0℃ : 0.7℃ |
|||
| N | -200.0°～1300.0°C |
-200.0～0.0℃ : 1.5℃ 0.0～1300.0℃ : 0.9℃ |
|||
| B* | 600°C～1820°C | 1°C |
600～800℃ : 2.2℃ 800～1000℃ : 1.8℃ 1000～1820℃ : 1.4℃ |
||
| L | -60.0°C～900.0°C | 0.1°C |
-60.0～0.0℃ 0.7℃ 0.0～900.0℃ 0.5℃ |
||
| U | -100.0°C～600.0°C | 0.1°C |
-100.0～0.0℃ 0.7℃ 0.0～600.0℃ 0.5℃ |
||
|
熱電阻 RTD |
Pt100 385 |
-200.0°C～800.0°C | 0.1°C |
-200.0～0.0℃ : 0.5℃ 0.0～400.0℃ : 0.7℃ 400.0～800.0℃ : 0.8℃ |
采用ITS-90溫標 精度中不包含引線電阻和三線,四線 測量時引線電阻不匹配引入的誤差 |
|
Pt1000 385 |
-200.0°C～630.0°C |
-200.0～100.0℃: 0.3℃ 100.0～300.0℃ : 0.5℃ 300.0～630.0℃ : 0.7℃ |
|||
|
Pt200 385 |
-200.0°C～630.0°C |
-200.0～100.0℃: 0.8℃ 100.0～300.0℃ : 0.9℃ 300.0～630.0℃ : 1.0℃ |
|||
|
Pt500 385 |
-200.0°C～630.0°C |
-200.0～100.0℃: 0.4℃ 100.0～300.0℃ : 0.5℃ 300.0～630.0℃ : 0.7℃ |
|||
| Cu10 | -100.0°C～260.0°C | 1.8℃ | |||
| Cu50 | -50.0°C～150.0°C | 0.7℃ | |||
|
脈沖計數 PULSE |
100000 cycles | 1～100000cycles | 1cycle | ±2個字 | 參考頻率相關指標 |
|
開關量測量 SWITCH |
CLOSE / OPEN |
約1mA激勵 短路顯示CLOSE， 開路顯示OPEN； 閾值大約為200~300Ω |
|||
|
回路供電 LOOP |
24 V | 10% |
短路保護 最大電流：22 mA 最大輸入電壓：30 V 直流 輸出電阻：250Ω標稱值 |
其它特性：
l 熱電偶的R、S、B分度在手動補償時溫度設置有效范圍為0～50C。
l 測量速率：2次/秒
l 共模抑制：50Hz /60Hz>120分貝，串模抑制：50Hz/60Hz>60分貝
l 溫度系數：0.1 ×基本精度/℃ （溫度范圍<18℃ 或 >28℃）
l 內部溫度補償傳感器RJC，測溫范圍 -10～50C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
l V、Ω、Hz輸入端子間和COM端子間施加最大電壓：30Vpk
l mA端子最大電流：100mA。 mA端子輸入保護：100mA/250V快熔
l 內置有可選的250 ? HART回路電阻，而無需單獨攜帶負載電阻
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度= ±（%設定值+量程%）]
其它特性：
l 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
l 內部溫度補償傳感器RJC，測溫范圍 -10～50C，補償誤差 ±0. 5℃。
l 輸出端子間與地間施加最大電壓：30Vpk
l 最大輸出電流：約25mA
l 熱電偶的R、S、B分度在手動補償時溫度設置有效范圍為0～50C。
輸入測量和模擬輸出壓力功能
| 輸出功能 | 量程 | 輸出范圍 | 分辨力 | 準確度 | 備 注 | |
|
直流電壓 DCV |
100mV | -10.000～110.000mV | 1μV | 0.01+0.01 | 最大輸出電流0.5mA | |
| 1V | -0.10000～1.10000V | 10μV | 0.01+0.01 | 最大輸出電流2mA | ||
| 10V | -1.0000～11.0000V | 0.1mV | 0.01+0.01 | 最大輸出電流5mA | ||
|
直流電流 DCmA |
30mA | 0.000～33.000mA | 1μA | 0.01+0.01 |
在33 mA時， 最大負載1KΩ電阻 模擬變送器時， 外部供電5～28V |
|
|
歐姆 OHM |
400Ω | 0.00～400.00Ω | 0.01Ω | 0.01+0.01 |
激勵電流為±0.5~3mA 激勵電流為±0.1~0.5mA時，加0.1Ω附加誤差 精度不包含引線電阻 |
|
| 4KΩ | 0.0000～4.0000 KΩ | 0.1Ω | 0.01+0.01 | ±0.05~0.3mA激勵電流，精度中不包含引線電阻 | ||
|
熱電偶 TC |
R* | 0°C～1767°C | 1°C |
0～100℃ 10～1767℃ 0～100℃ 100～1767℃ |
1.5℃ 1.2℃ 1.5℃ 1.2℃ |
采用ITS-90溫標 精度中不包含冷端補償?shù)恼`差 |
| S* | 0°C～1767°C | |||||
| K | -200.0°C～1372.0°C | 0.1°C |
-200.0～-100.0℃ -100.0～400.0℃ 400.0～1200.0℃ 1200.0～1372.0℃ |
0.6℃ 0.5℃ 0.7℃ 0.9℃ |
||
| E | -200.0°C～1000.0°C |
-200.0～-100.0℃ -100.0～600.0℃ 600.0～1000.0℃ |
0.6℃ 0.5℃ 0.4℃ |
|||
| J | -200.0°C～1200.0°C |
-200.0～-100.0℃ -100.0～800.0℃ 800.0～1200.0℃ |
0.6℃ 0.5℃ 0.7℃ |
|||
| T | -250.0°C～400.0°C | -250.0～400.0℃ | 0.6℃ | |||
| N | -200.0°C～1300.0°C |
-200.0～-100.0℃ -100.0～900.0℃ 900.0～1300.0℃ |
1.0℃ 0.7℃ 0.8℃ |
|||
| B* | 600°C～1820°C | 1°C |
600～800℃ 800～1820℃ |
1.5℃ 1.1℃ |
||
| L | -200.0°C～900.0°C | 0.1°C |
-200.0～0.0℃ 0.0～900.0℃ |
0.7℃ 0.5℃ |
||
| U | -200.0°C～600.0°C | 0.1°C |
-200.0～0.0℃ 0.0～600.0℃ |
0.7℃ 0.5℃ |
||
|
熱電阻 RTD |
Pt100 385 |
-200.0°C～800.0°C | 0.1°C |
-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃ |
0.3℃ 0.5℃ 0.8℃ |
采用ITS-90溫標 Pt100、Cu50、Cu10激勵電流為： ±0.5~3mA 激勵電流為： ±0.1~0.5mA時，加0.5℃附加誤差 Pt200、Pt500、Pt1000激勵電流為±0.05~0.3mA 精度中不包含引線電阻 |
|
Pt200 385 |
-200.0°C～630.0°C |
-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ |
0.8℃ 0.9℃ 1.0℃ |
|||
|
Pt500 385 |
-200.0°C～630.0°C |
-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ |
0.4℃ 0.5℃ 0.7℃ |
|||
|
Pt1000 385 |
-200.0°C～630.0°C |
-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ |
0.2℃ 0.5℃ 0.7℃ |
|||
| Cu10 | -10.0°C～250.0°C | 1.8℃ | ||||
| Cu50 | -50.0°C～150.0°C | 0.6℃ | ||||
|
頻率 FREQ |
100Hz | 1.00 Hz ~110.00Hz | 0.01Hz | ±2個字 |
1～11 Vp-p方波電平準確度 ±5％讀數+0.5V 50%占空比 負載>100KΩ |
|
| 1KHz | 0.100 KHz ~1.100KHz | 1Hz | ±2個字 | |||
| 10KHz | 1.0KHz~11.0KHz | 0. 1KHz | ±2個字 | |||
| 50KHz | 10KHz~50KHz | 2KHz | ±5個字 | |||
| CPM | 60～1200 CPM | 1CPM | ±2CPM | |||
|
脈沖輸出 PULSE |
100Hz | 1～100000cycles | 1cyc | ±2個字 | 參考頻率相關指標 | |
| 1KHz | ||||||
| 10KHz | ||||||
|
開關量 SWITCH |
100Hz | 1.00Hz～110.00Hz | 0.01Hz | ±2個字 |
參考頻率相關指標 場效應管開關 最大開關電流電壓/電流：+28 V/50mA |
|
| 1KHz | 0.100KHz～1.100KHz | 1Hz | ||||
| 10KHz | 1.0KHz～11.0KHz | 0.1KHz | ||||
| 50KHz | 10KHz~50KHz | 2KHz | ||||
其它特性：
l 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
l 內部溫度補償傳感器RJC，測溫范圍 -10～50C，補償誤差 ±0. 5℃。
l 輸出端子間與地間施加最大電壓：30Vpk
l 最大輸出電流：約25mA
l 熱電偶的R、S、B分度在手動補償時溫度設置有效范圍為0～50C。
輸入測量和模擬輸出壓力功能
|
壓力 PRESS |
范圍及精度 | 分辨力 | 可配用VPM系列的壓力模塊，提供了用于表壓、真空壓力、絕對壓力和高壓的模塊；有關詳細技術指標，請參閱相關的壓力模塊技術資料 |
| 視壓力模塊而定 | 五位數字顯示 |
